■ Smart LCD setting(Working modes, Charge Current, Charge voltage, etc.)
■ Built-in MPPT solar charge controller 200A
■ MPPT efficiency max 98%
■ Powerful charge rate up to 200A
■ Inside BMS function
■ DC start &Automatic Self-Diagnostic Function
■ WIFI monitoring function (optional)
■ Compatible to generator

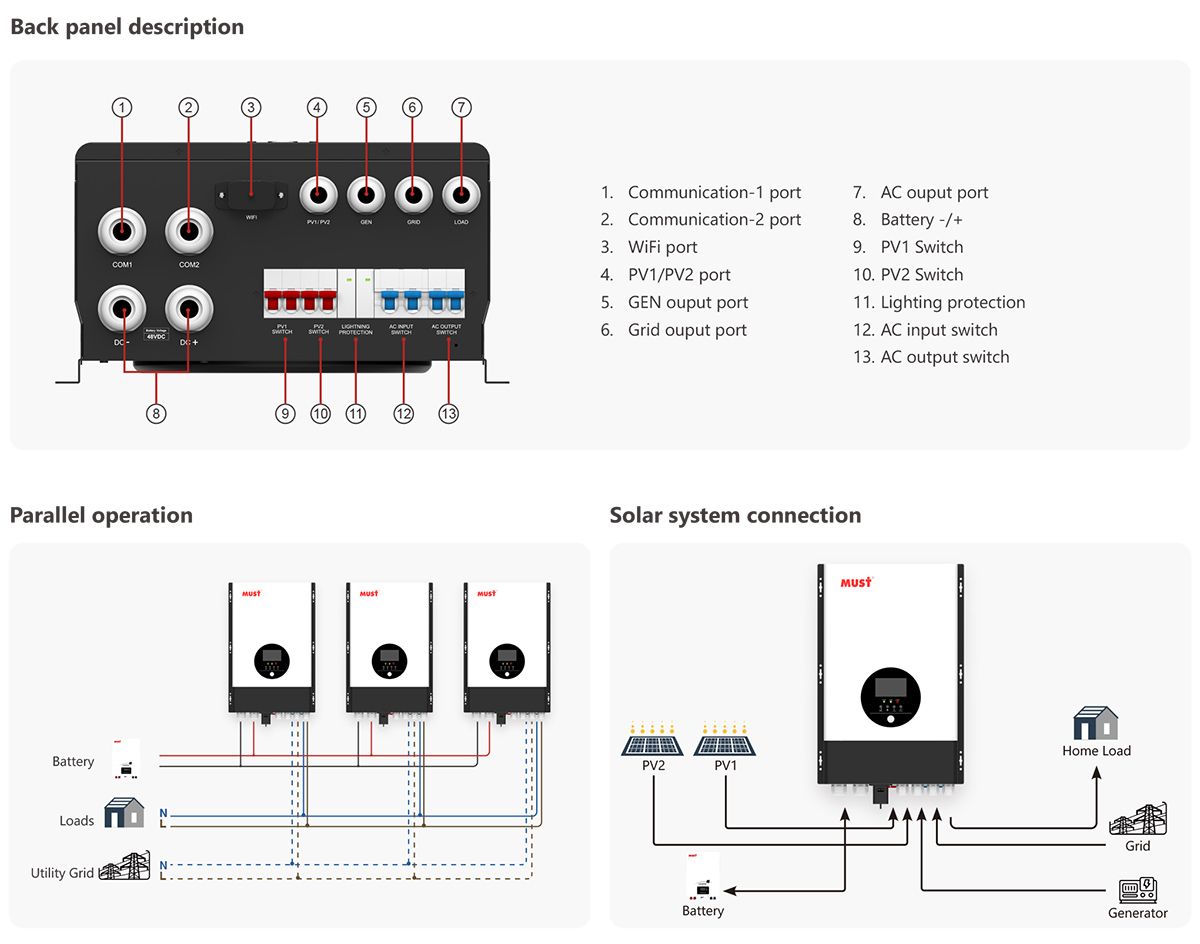

■ Parallel operation with up to 3 units
| MODEL | PV39-8048 TLV | PV39-10048 TLV | PV39-12048 TLV | ||||||||||||||||
| Nominal Battery System Voltage | 48VDC | ||||||||||||||||||
| Stand-alone mode | Yes | ||||||||||||||||||
| Parallel operation | 3 units | ||||||||||||||||||
| INVERTER OUTPUT | |||||||||||||||||||
| Rated power | 8KW | 10KW | 12KW | ||||||||||||||||
| Surge rating | 24000VA | 30000VA | 36000VA | ||||||||||||||||
| Capable of starting electric motor | 4HP | 5HP | 6HP | ||||||||||||||||
| Waveform | Pure sine wave / same as input (bypass mode) | ||||||||||||||||||
| Nominal output voltage RMS | 100V/110V/120V/200V/220V/240V | ||||||||||||||||||
| Inverter effciency(peak) | >90% | ||||||||||||||||||
| Line mode efficiency | >95% | ||||||||||||||||||
| Power factor | 1.0 | ||||||||||||||||||
| Typical transfer time | 10ms(max) | ||||||||||||||||||
| AC INPUT | |||||||||||||||||||
| Voltage | 220V/230V/240V | ||||||||||||||||||
| Selectable voltage range | 90-280 VAC (APL) | ||||||||||||||||||
| Frequency range | 50Hz / 60Hz | ||||||||||||||||||
| BATTERY | |||||||||||||||||||
| Low battery voltage cutoff | 40-48VDC for 48VDC mode | ||||||||||||||||||
| Low battery voltage recover | 42-50VDC for 48VDC mode | ||||||||||||||||||
| High battery voltage cutoff | 60VDC for 48VDC mode | ||||||||||||||||||
| High battery voltage recover | 57VDC for 48VDC mode | ||||||||||||||||||
| No-load loss | 50W | ||||||||||||||||||
| AC CHARGER | |||||||||||||||||||
| Output voltage | Depends on battery type (Supports lead-acid, gel, and lithium batteries) | ||||||||||||||||||
| Charger AC input breaker rating | 100A | ||||||||||||||||||
| Overcharge protection S.D. | 62.8VDC for 48VDC mode | ||||||||||||||||||
| Maximum charge current | 10-140A (setting) battery terminal | ||||||||||||||||||
| BTS | |||||||||||||||||||
| Continuous output power | Yes Variances in charging voltage & S.D. voltage base on the battery temperature | ||||||||||||||||||
| BYPASS & PROTECTION | |||||||||||||||||||
| Input voltage waveform | Sine wave (grid or generator) | ||||||||||||||||||
| Nominal input frequency | 50Hz or 60Hz | ||||||||||||||||||
| Overload protection (SMPS Load) | Software + Circuit breaker | ||||||||||||||||||
| Output short circuit protection | Software + Circuit breaker | ||||||||||||||||||
| Bypass breaker rating | 63A | ||||||||||||||||||
| Max bypass current | 80A | ||||||||||||||||||
| SOLAR CHARGER | |||||||||||||||||||
| Maximum PV charge current | 100A | 200A | 200A | ||||||||||||||||
| DC voltage | 48V | ||||||||||||||||||
| Maximim PV array power | 5000W | 10000W | 10000W | ||||||||||||||||
| MPPT range @ operating voltage(VDC) | 64~235VDC | ||||||||||||||||||
| Maximum PV array open circuit voltage | 250VDC | ||||||||||||||||||
| Maximum effciency | >98% | ||||||||||||||||||
| Standby power consumption | <2W | ||||||||||||||||||
| MECHANICAL SPECIFICATIONS | |||||||||||||||||||
| Mounting | Wall mount | ||||||||||||||||||
| Packing | Wooden box | ||||||||||||||||||
| Machine Dimension (W*H*D)(mm) | 439*660.5*233.2 | ||||||||||||||||||
| Package Dimension (W*H*D)(mm) | 782*314.5*520.5 | ||||||||||||||||||
| N.W(kg) | 55 | 62 | 69 | ||||||||||||||||
| G.W(kg) | 73 | 80 | 87 | ||||||||||||||||
| OTHER | |||||||||||||||||||
| Operation temperature range | 0°C to 50°C | ||||||||||||||||||
| Storage temperature | 15°C to 60°C | ||||||||||||||||||
| Audible noise | 60dB MAX | ||||||||||||||||||
| Communication | WiFi | ||||||||||||||||||
| Display | LED+LCD | ||||||||||||||||||
| Standard Warranty | 2years | ||||||||||||||||||
| CERTIFICATION & STANDARDS | |||||||||||||||||||
| CE-LVD (IEC62109-1:2010, EN IEC62109-2:2011); UL1741 | |||||||||||||||||||
